УМЕНЬШАЕТ ЛИ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ КОМПРЕССОРА НАГРУЗКУ НА ЭЛЕКТРОСЕТЬ?

Пусковой ток асинхронного двигателя превышает значение номинального в 5-7 раз, из-за этого возникают дополнительные ударные нагрузки, потери электроэнергии, что в совокупности уменьшает срок службы агрегата. Частотный преобразователь для электродвигателя уменьшает величину пусковых токов в 4-5 раз, а также управляет ротором путем регулировки напряжения и частоты.

Принцип работы частотного преобразователя.

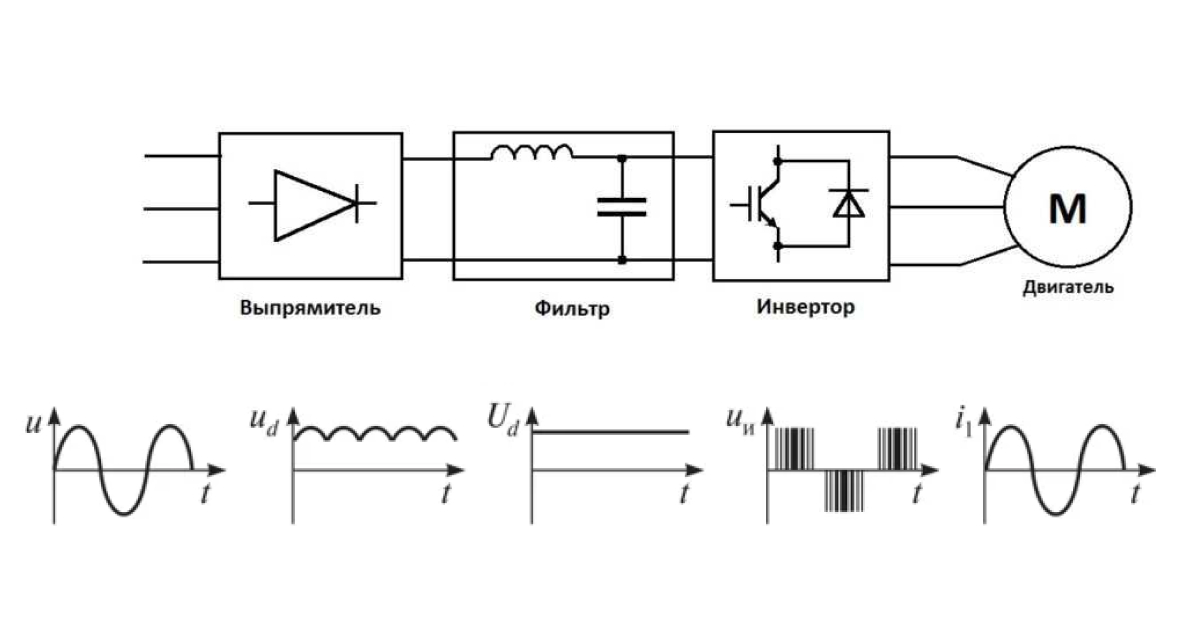

Основу преобразователя частоты составляет инвертор с двойным преобразованием. Принцип его работы заключается в следующем:

В момент пуска любого электродвигателя значение силы тока в обмотках ротора и статора возрастает скачкообразно и в большинстве случаев существенно превышает номинальное значение. Обмотки и контакты сильно перегреваются, возрастает доля тепловых и электромагнитных потерь, и, как следствие, во время пуска КПД двигателя существенно снижается, а расход электроэнергии повышается.

Помимо того, нагрев элементов электрической схемы приводит к их быстрому износу. С экономической точки зрения увеличиваются расходы, связанные с эксплуатацией, обслуживанием, ремонтом оборудования, а также неявные потери от простоев в связи с необходимостью проведения профилактических и ремонтных работ.

Проблему уменьшения пусковых токов решают включением в структурную схему электрического привода преобразователя частоты. В начальный период пуска он обеспечивает плавную регулировку напряжения питания, поданного на вход электродвигателя. При нулевой и близкой к ней частоте вращения вала пусковой ток пропорционален амплитуде напряжения, поданного с преобразователя на вход двигателя.

Конкретная форма этой кривой может сильно меняться в зависимости от согласования настроек двигателя и преобразователя между собой. Если удается четко согласовать параметры электродвигателя и настройки преобразователя, то значения пусковых токов в обмотках двигателя могут вообще не превышать номинальные значения – двигатель просто плавно набирает обороты до выхода на штатный режим.

Преимущества использования частотных преобразователей:

возможность значительно снизить расход электроэнергии;
наличие множеств защиты от нештатных и аварийных ситуаций;
широкие возможности по автоматизации работы привода в зависимости от значений тех или иных параметров;
возможность удобного удаленного контроля и обслуживания.

Частотные преобразователи могут уменьшать нагрузку на электрическую сеть, поскольку они могут регулировать скорость вращения электродвигателя и, соответственно, мощность, потребляемую из сети. Это может быть полезно, например, для снижения потребления энергии в периоды пиковой нагрузки, когда спрос на электроэнергию может превышать предложение.
