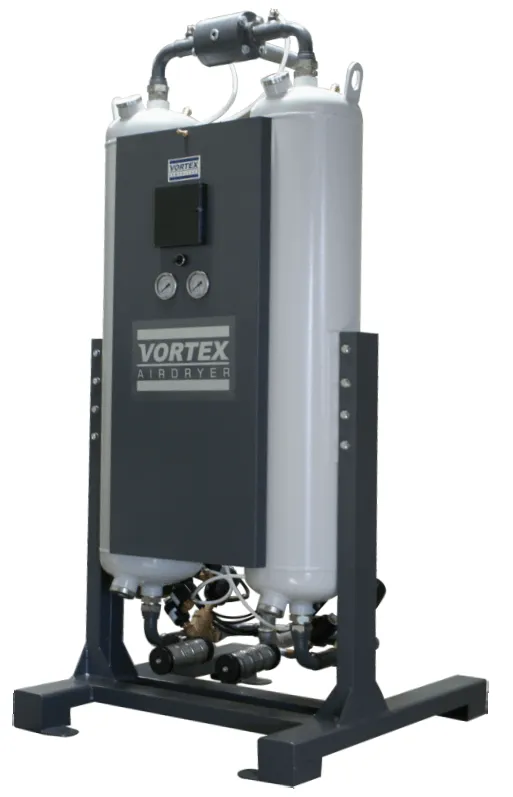

Vortex ADP – осушитель воздуха адсорбционного типа, состоящий из двух резервуаров. Удаляет воду и наледь даже при низких температурах окружающей среды. Подходит для длительной эксплуатации. Поставляется со стальной рамой и напольной консолью с трубной и кабельной обвязкой, полностью загруженным адсорбентом из окиси алюминия.

ПРЕДВАРИТЕЛЬНАЯ ФИЛЬТРАЦИЯ
Содержащий влагу сжатый воздух проходит через фильтр предварительной очистки, где влага осаждается за счет конденсации. Конденсат удаляется через сливной клапан ADV1. При прохождении масляного фильтра масляные пары полностью удаляются, небольшое количество водяного конденсата удаляется через клапан ADV2. Затем сжатый воздух через 3-канальный клапан подается на один из адсорбционных резервуаров.

ОСУШКА

Адсорбционные резервуары заполнены окисью алюминия, используемой в качестве адсорбента. При прохождении воздуха через адсорбционный резервуар, заполненный «сухим» адсорбентом воздух осушается до нужной точки росы, проходит через контрольный клапан и фильтр последующей очистки. На данном фильтре удаляются мелкие частицы адсорбента. После чего сухой сжатый воздух подается на выходной клапан осушителя.

РЕГЕНЕРАЦИЯ

Регенерация проходит в два этапа: понижение давления и подача сухого воздуха. Молекулы воды выделяются из адсорбента на его поверхность. Сухой воздух проходит через регенерационное сопло и влага, накопленная адсорбентом, удаляется частью осушенного воздуха. После регенерации адсорбента он переводится в режим готовности к следующему циклу осушки.

Технические характеристики:

Производительность, л/мин

58330

Тип осушителя

Адсорбционный

Номинальная точка росы, °C

-40

Давление, Атм

Питание

380В

Частота тока, Гц

Разъем входа, дюйм

Внутренняя резьба 4 (DN100)

Разъем выхода, дюйм

Внутренняя резьба 4 (DN100)

Максимальная температура сжатого воздуха на входе, °C

+50

Температура рабочей жидкости в стандартном исполнении

до +55°C

Страна бренд

Страна изготовитель

Вес (кг)

2000

Ширина (см)

1900

Длина (см)

2600

Высота (см)

1400
