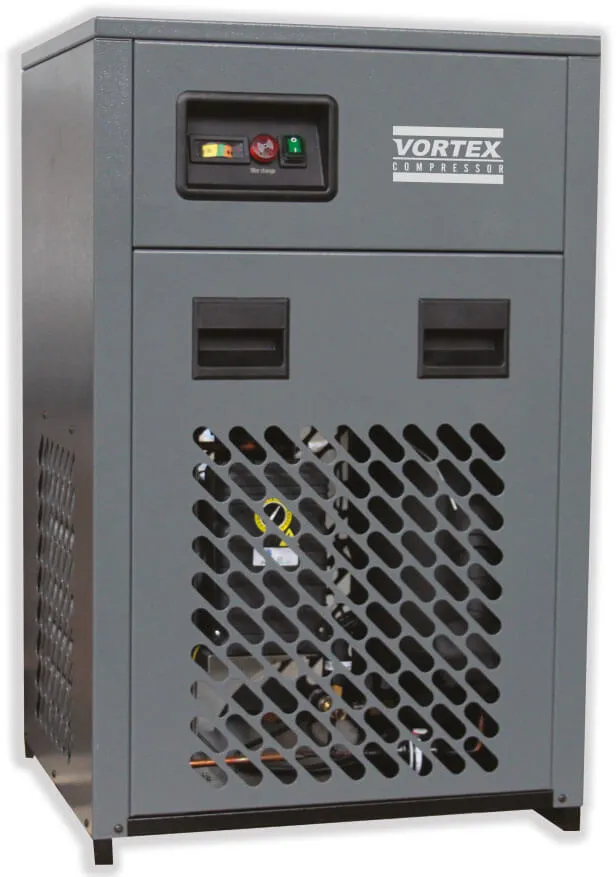

Vortex VKE – компактный осушитель воздуха рефрижераторного типа, обладающий высокой эффективностью (точка росы при реальном давлении 3°C). Индикатор точки росы входит в комплектацию.
Пример правильного подбора осушителя:
Если компрессор производит 200 м3/ч при 6 Бар, температура воздуха на входе 40°С и температура окружающей среды 30°С, то выбирать осушитель нужно следующей формулой: 200 / 0.94 / 0.92 / 0.98 = 238 м3/ч. Правильно подобранный осушитель для такой системы VKE 305.
Поправочные коэффициенты:
- Теплообменник сделан из алюминия. Компрессор обладает низким перепадом давления.
- Электрические провода надежно защищены от хладагента, нет риска обморожения компонентов;
- Легкий доступ к охлаждающим компонентам за считанные секунды благодаря крышке без винтов и пластиковым ручкам.
Пример правильного подбора осушителя:
Если компрессор производит 200 м3/ч при 6 Бар, температура воздуха на входе 40°С и температура окружающей среды 30°С, то выбирать осушитель нужно следующей формулой: 200 / 0.94 / 0.92 / 0.98 = 238 м3/ч. Правильно подобранный осушитель для такой системы VKE 305.
Поправочные коэффициенты:
По давлению:
По температуре окружающей среды:
По температуре воздуха на входе в осушитель:
| Входное давление, бар | 4 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Коррекционный фактор | 0,80 | 0,94 | 1,00 | 1,04 | 1,11 | 1,16 | 1,22 | 1,25 |
По температуре окружающей среды:
| Температура окр. среды, ℃ | 25 | 25 | 30 | 35 | 40 | 50 |
| Коррекционный фактор | 1,05 | 1,00 | 0,98 | 0,93 | 0,84 | 0,70 |
По температуре воздуха на входе в осушитель:
| Температура на вх. в осушитель, ℃ | 30 | 35 | 40 | 45 | 50 | 60 |
| Коррекционный фактор | 1,29 | 1,00 | 0,92 | 0,78 | 0,65 | 0,45 |
